扁皮筋 厚度与拉伸比 的关系

旅行

测试结论
1.同批次扁皮筋， 薄皮比厚皮拉伸比高 。
2.同批次扁皮筋，相同锥度 ，两端拉伸比 差值，薄皮比厚皮高。

实验简介

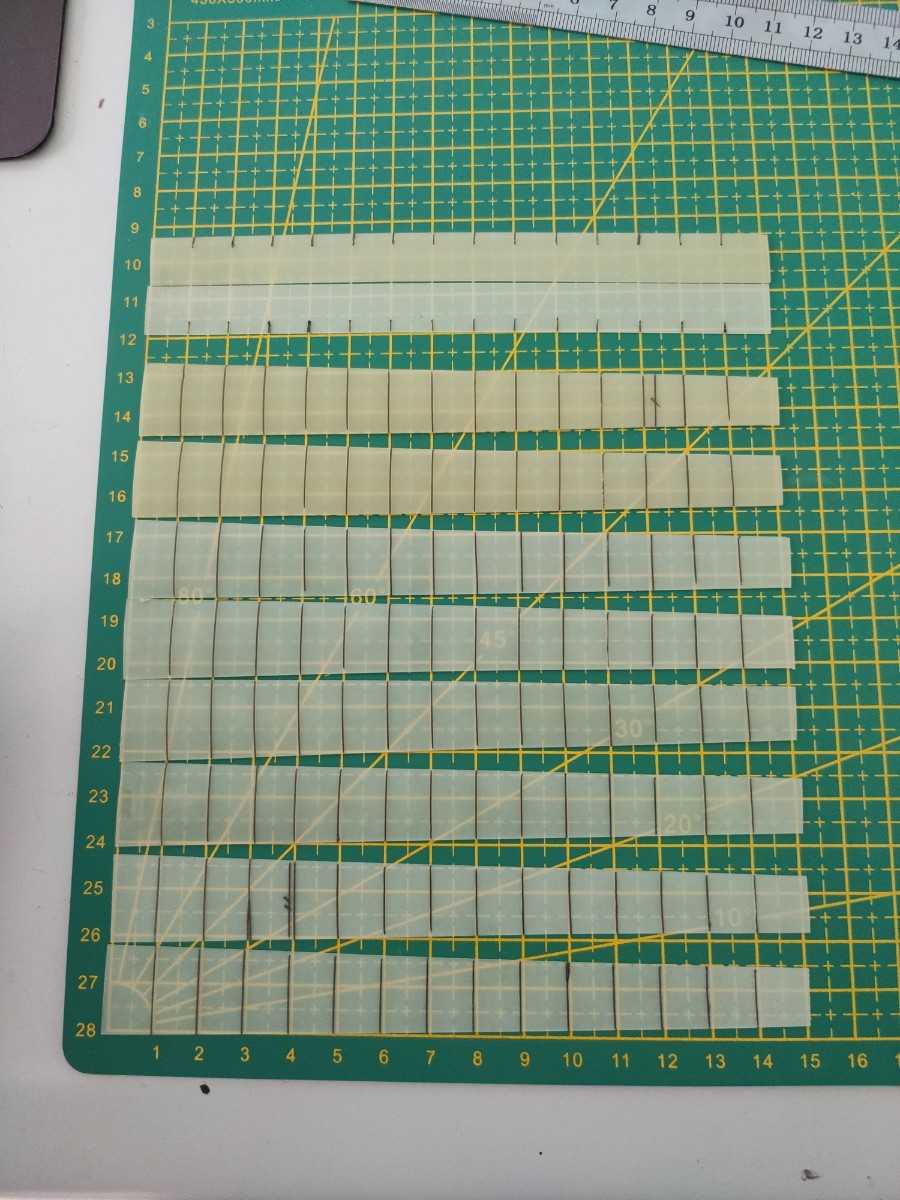

150长扁皮筋，每厘米黑笔划线 ，测试达到一定拉距后，扁皮筋每段(1厘米)的拉伸长度 。
150长扁皮筋，夹头绑尾 各去5mm，拉伸部分14cm，取中央13cm数据，两头各有5mm余量未录入数据 。

扁皮筋规格 (同一商家购买 )
0.45  2012  150
0.55  2012  150
0.65  2012  150
0.8    2012  150

0.45  1313  150  直条
0.8    1313  150  直条

辅助器材
台钳，20夹片弓，固定架 等

数据解读
从细端开始读录入数据 1到13。

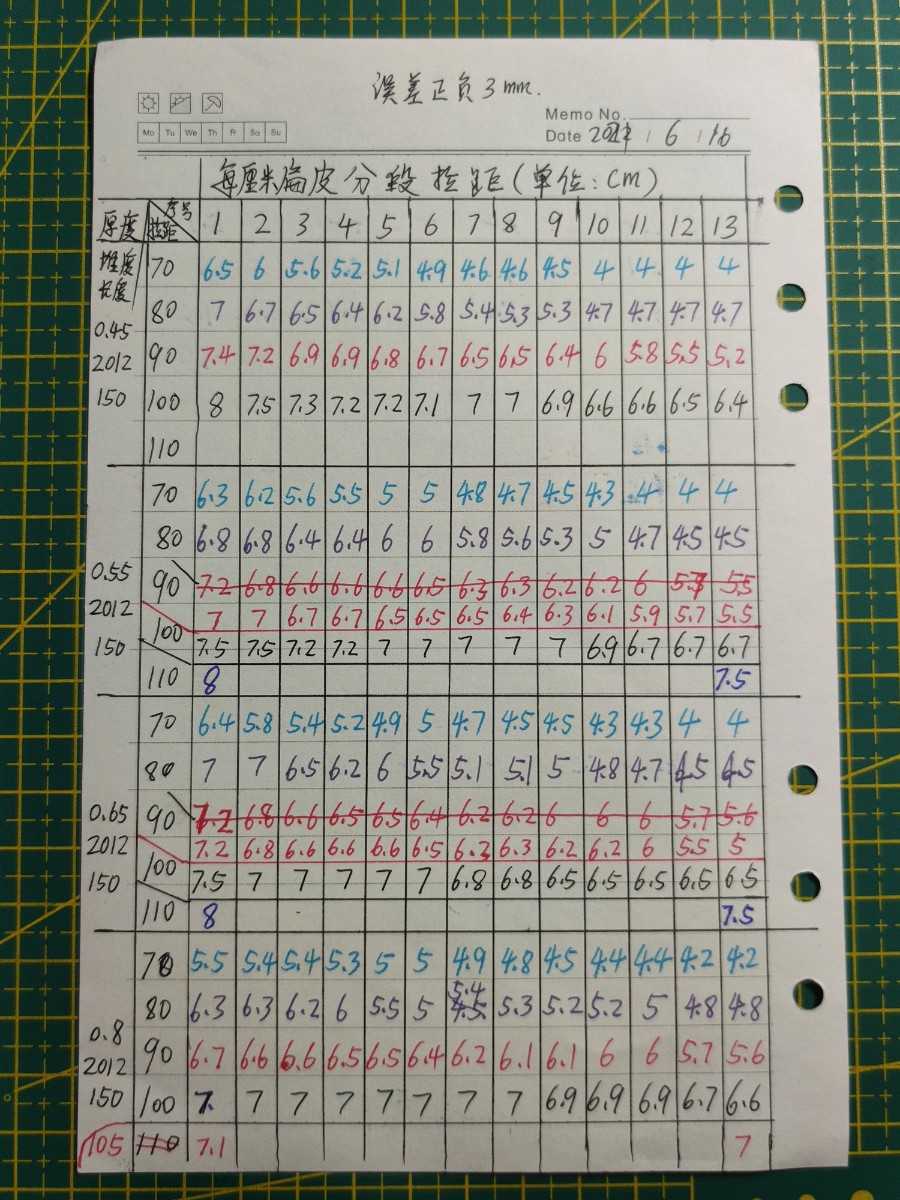

相同锥度(2012)的4组测试数据见图 1，(误差正负3mm)
厚度 0.45的皮筋细端达到8倍拉伸就停止测试了 。0.55  0.65的粗端拉伸倍数偏低 ，便扩大了拉距到110cm。
0.8数据比较鲜明 ，两端拉伸倍数比较接近 ，拉锯105cm时一侧弓头皮筋滑脱 ，二次装夹，拉到105cm再次滑脱 皮筋崩断 。用剩下的一侧皮筋继续做极限拉伸 107cm扯断了 。

两组直条的测试
0.45拉伸到125cm未断，拉伸倍数超9倍 。
0.8最高拉到105要么脱 扣，要么断，破断拉伸倍数 低于7.5倍。测量到的 每厘里数据只有7.2 倍。7.5倍是用拉伸总长除以皮筋长度得到的 。

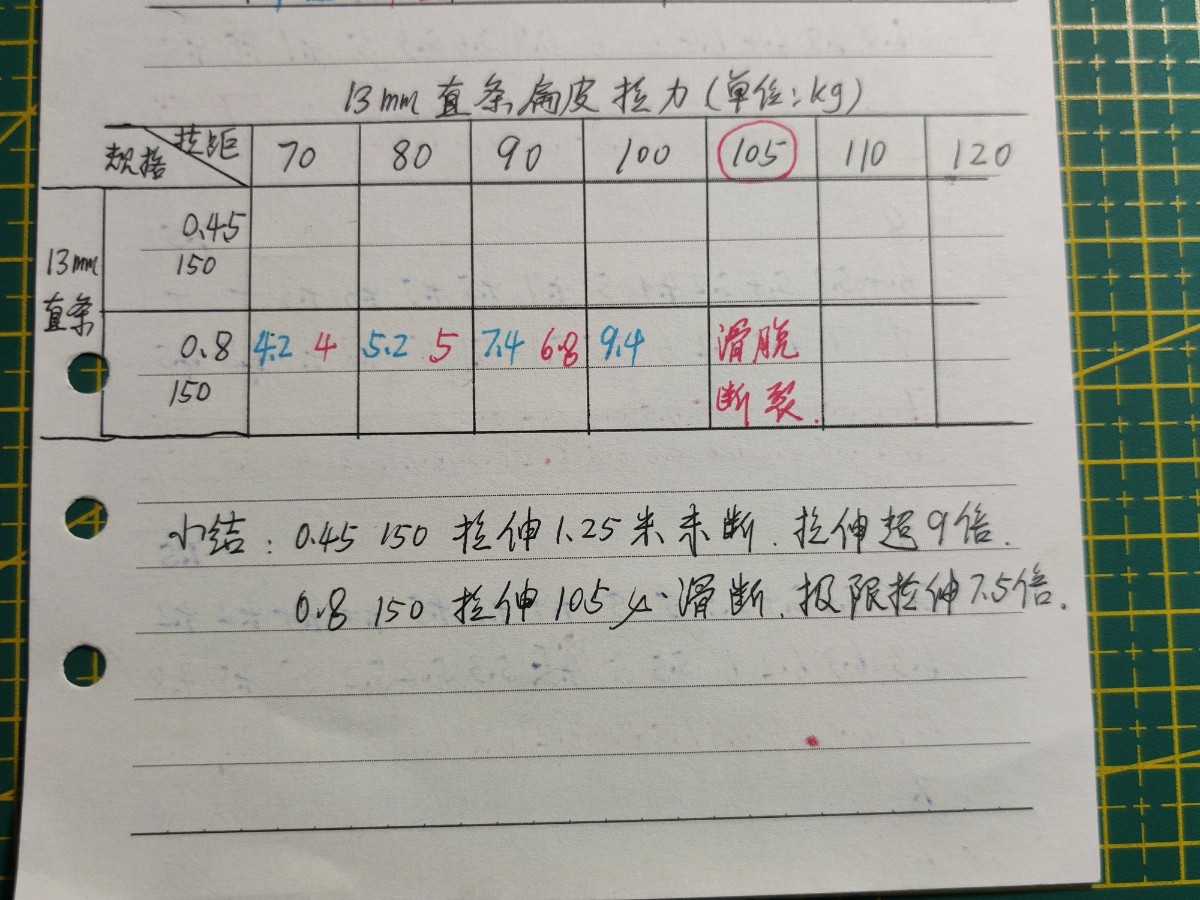

图2的拉力表格 ，是顺带测试的 ，随便看看 。
新皮筋的首拉峰值拉力(蓝色)，相对稳定的峰值拉力(红色)。

结语
同样长度 ，薄皮比厚皮具有更高的拉伸倍数 ，通过提高拉距或同拉距缩短裁剪长度 ，可以获得比厚皮更高的初速 。(这点待有测速仪的朋友论证 )

斐沃

哈哈，楼主也这么喜欢做测试，看来也是个喜欢用数据说话的人

旅行

斐沃 发表于 2021-6-16 12:04
哈哈，楼主也这么喜欢做测试，看来也是个喜欢用数据说话的人

没错 ，数据化还是很有必要的 ，以前玩估，只研究心法技法 ，云里雾里的 ，有点空中楼阁的感觉，不落地 。数据化是基础 ，是稳定的保障。

山东渔郎

是否应该考虑一下大小头的横截面积？在相同的锥度下，厚皮筋大小头的面积比差会更大。

逆光而行

或许薄皮比厚皮硫化得更好，我不懂橡胶工艺，纯属猜测

旅行

山东渔郎 发表于 2021-6-16 15:21
是否应该考虑一下大小头的横截面积？在相同的锥度下，厚皮筋大小头的面积比差会更大。 ...

在相同的锥度下，厚皮筋大小头的面积比差会更大。

这个结论怎么得出来的 ？
1.0厚 2010堆 大小头面积比差20:10
0.5厚 2010锥 大小头面积比差10:5
面积比例差值都不是2:1吗

旅行

唏嘘的猪肉佬 发表于 2021-6-16 17:06
或许薄皮比厚皮硫化得更好，我不懂橡胶工艺，纯属猜测

我是这么想的 ，玻璃棒一弯就断了 ，但玻璃丝可以打圈儿 。
所以我觉得应该不是工艺问题，就是厚度造成的 。

冒个泡泡

有心了

旅行

冒个泡泡 发表于 2021-6-18 08:28
有心了

谢谢

maojiuyi

感谢感谢

ccc9527

认真的人，赞一个

冬雪寂寂溢清寒

好贴好贴

TGF

环境温度？
