弹弓夹皮齿的演变

纸灰机 于 2021-7-23 09:08 发表在 [扁皮交流] [复制链接]
        弹弓夹皮弓头换皮筋比较方便,弓头包括内外夹片,由夹片上的夹皮齿夹住皮筋。
        最早的夹皮齿是多个互相咬合的锯齿状,这样的齿在使用当中会出现夹皮口有皮筋收缩的情况,因为靠一颗螺丝并不能让外夹片相对内夹片实现平行移动,每个齿不能同时发力夹住皮筋,而是下齿先发力上齿后发力,下齿夹的紧上齿夹的松,就会出现这种情况。

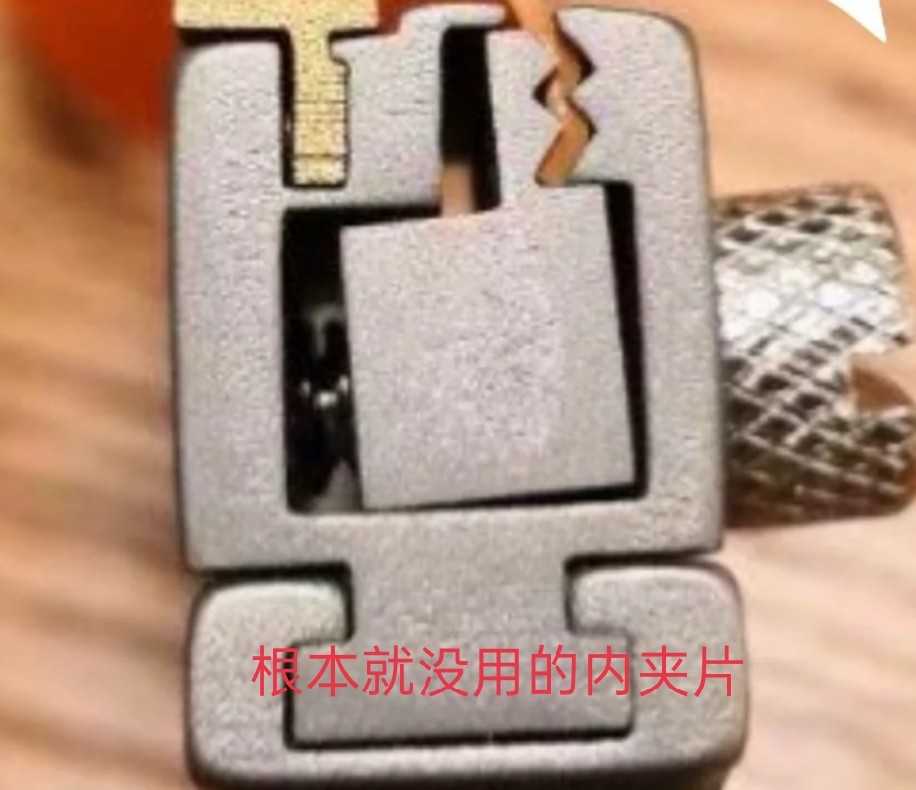

       有弓商意识到这个问题就发明了内夹片,让夹片能平行移动,从而让上下齿能同时发力夹住皮筋。不过内夹片一定要做的精密才有用,所以刘一刀的内夹片弓自称超级精密。有些弓商照猫画虎也搞内夹片,但不精密一点也起不到作用,还是跟外夹片一样。不过内夹片再精密还是会有点间隙的,上齿的发力还是会比下齿小,只是情况会改善很多。内夹片还有个缺点,就是皮筋不会对准弓尖拐角,不使用瞄具的不适应。
         后来奇策做出了长城齿,让皮筋卡在每个齿之间,即使不用锁紧螺丝皮筋也不会滑脱,这期间还出现了许多其他多齿的夹皮结构,但这些夹皮齿结构也只是能夹住皮筋不脱出,而夹皮口的皮筋却夹不紧,用力拉皮筋,夹皮口处的皮筋还是会有收缩对不齐弓尖拐角的现象。这是因为每个夹皮齿的长度都是一样的,夹片结构本身的缺陷无法让每个齿都同时发力夹住皮筋。

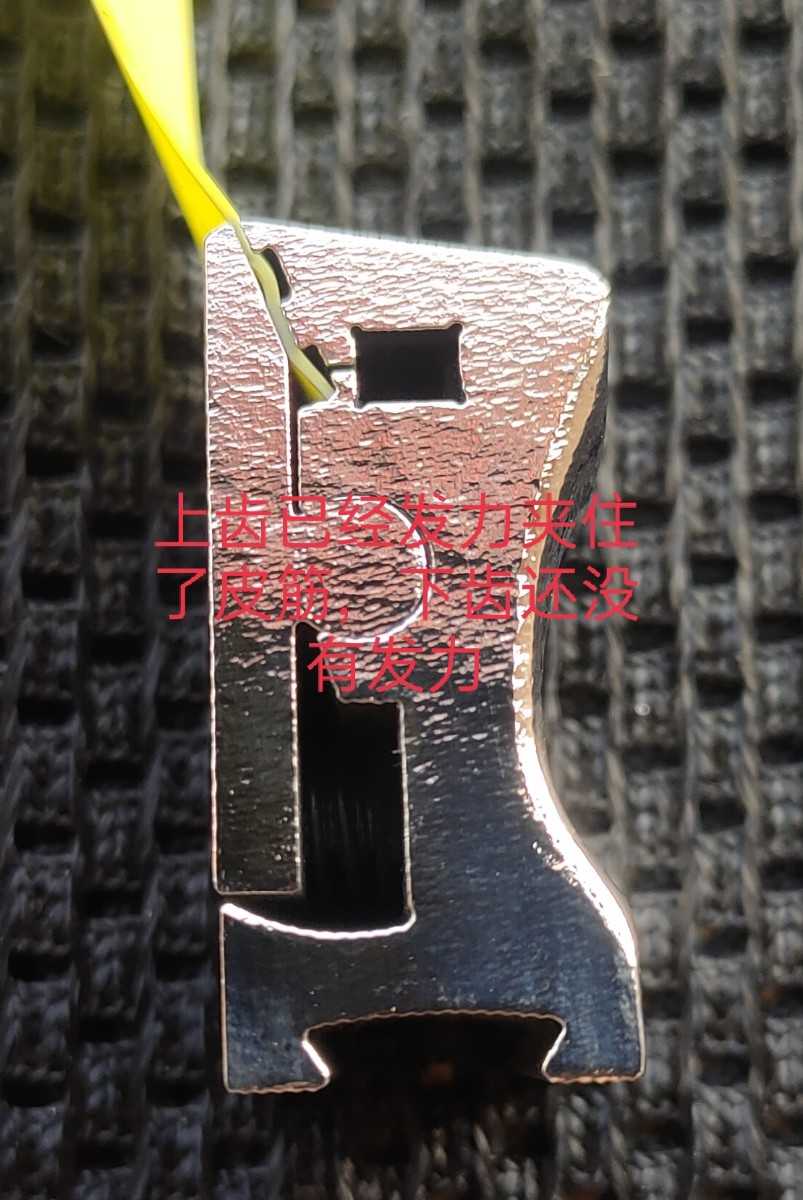

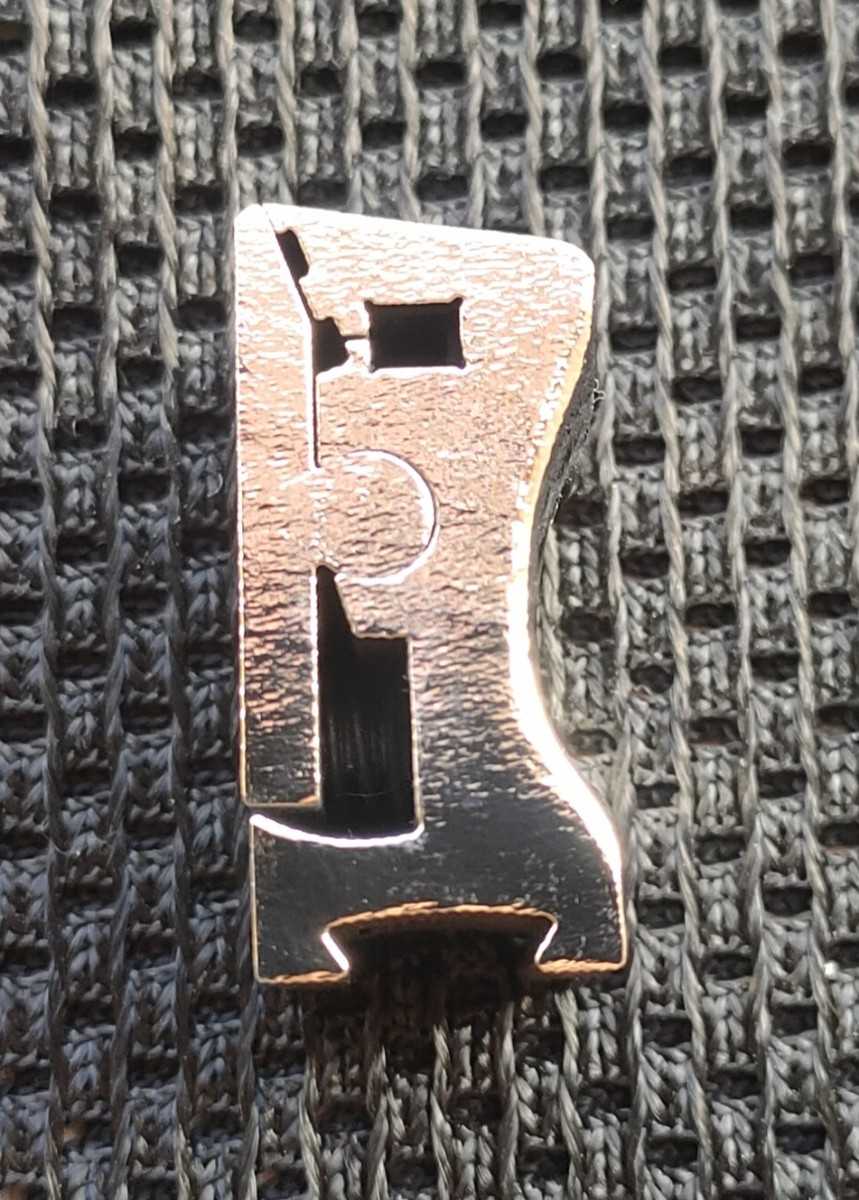

       如何解决这个问题让上齿能首先发力夹住皮筋,很简单只要缩短下齿的长度就可以了,下齿在夹皮时基本不起作用,只起到一个心里安慰作用,而倡宏后来干脆取消多齿,只保留一个齿。在夹皮齿这个事上我与虎哥交流的意见是一致的,事实也证明一个齿夹皮筋足够足够的了,而且夹皮口处的皮筋不会收缩,皮筋始终会对准弓尖拐角,不使用瞄具的弓友没有影响,瞄点始终清晰。
        如果你的弓夹皮齿是等长的,夹皮口处的皮筋有收缩的现象,动手能力强的可以用锉刀把下面的齿锉掉或锉的短一些,就能让上齿首先发力夹住皮筋了。
举报 使用道具

共 10 个关于本帖的回复 最后回复于 2021-11-21 02:37

三年磨一弓 金牌会员 发表于 2021-7-23 10:37:51 - 河北邢台 | 显示全部楼层
俺的弓还是开槽的那种,用压筋的。现在是越玩花样越多
举报 使用道具
我在 论坛元老 发表于 2021-7-23 11:57:24 - 广东韶关 来自手机版 | 显示全部楼层
哈哈,我早就这样做了。https://www.aiguilai.com/forum.php?mod=viewthread&tid=10436&mobile=2
举报 使用道具
旅行 金牌会员 发表于 2021-7-23 12:03:31 - 江苏淮安 来自手机版 | 显示全部楼层
本帖最后由 旅行 于 2021-7-23 12:11 编辑

我有点不懂 ,皮筋不对准拐角对瞄打有什么样影响,不是用弓角瞄的吗,跟皮筋有什么关系 。

举报 使用道具
guosod 论坛元老 发表于 2021-7-23 14:21:45 - 北京 | 显示全部楼层
还有一种,压绑两用,和绑的类似了。
内置夹片有种说法是螺口容易更换,便宜。
举报 使用道具
纸灰机 金牌会员 发表于 2021-7-23 16:45:33 - 福建厦门 来自手机版 | 显示全部楼层
旅行 发表于 2021-7-23 12:03
我有点不懂 ,皮筋不对准拐角对瞄打有什么样影响,不是用弓角瞄的吗,跟皮筋有什么关系 。

...

有的人习惯皮筋对着弓尖拐角,用皮筋尽头瞄
举报 使用道具
纸灰机 金牌会员 发表于 2021-7-23 16:48:55 - 福建厦门 来自手机版 | 显示全部楼层
guosod 发表于 2021-7-23 14:21
还有一种,压绑两用,和绑的类似了。
内置夹片有种说法是螺口容易更换,便宜。
...

内置夹片已经过时了,有更简单有效的夹片方法还在用这种复杂的方法只能说是噱头
举报 使用道具
我在 论坛元老 发表于 2021-7-23 17:24:53 - 广东阳江 来自手机版 | 显示全部楼层
本帖最后由 我在 于 2021-7-23 17:32 编辑

内置夹片就是垃圾,谁用谁知道。
1、内置夹片,撑头做不了屋顶,做不了后倾,只能把夹缝做在中间,做个“平头哥”,握弓稍前倾撑头后沿就顶着皮筋,稍后仰撑头前沿就遮挡皮筋重合线的指向,让不用瞄具的人头疼。你要握得正正的,还不一定称手。
2、间隙小,装皮筋不方便,尤其是厚皮筋。
3、深度不够,调节范围小,不利于调节两皮筋等长和角度。
4、做不了一体夹片,只能做分体夹片,要装弹簧,按压时总会卡擦弹簧钢丝,不顺畅。回弹时夹齿对位不如一体夹片准确。
5、动片力矩短,螺丝要比外置夹片拧紧些。
举报 使用道具
纸灰机 金牌会员 发表于 2021-7-23 19:09:39 - 福建厦门 来自手机版 | 显示全部楼层
我在 发表于 2021-7-23 17:24
内置夹片就是垃圾,谁用谁知道。
1、内置夹片,撑头做不了屋顶,做不了后倾,只能把夹缝做在中间,做个“平 ...

明白人
举报 使用道具
wacjd 高级会员 发表于 2021-7-23 22:42:44 - 北京 | 显示全部楼层
不要用这种特复杂的夹片。卡筋都省略掉,就用扁皮自卷一下,一拉卡入。
好用!
举报 使用道具
chimelaw 新手上路 发表于 2021-11-21 02:37:09 - 福建福州 | 显示全部楼层
本帖最后由 chimelaw 于 2021-11-21 02:38 编辑

线切割机器上夹钢板的那种压板的原理。有个支点,一头顶起来,另一头自然就压紧工件了。蠢蛋弓商天天看着机器操作就是不明白这个道理,只会互相抄,只会一根筋的改良“大力夹子”。
举报 使用道具
