去乌克兰捡炮弹皮,几天没上坛子上看了,正看到谦弓老师发的帖子,突发奇想和弓友们聊聊测距的问题,文化水平有限,大佬轻喷,有错误请弓友们指出,奖励一颗泥丸。
对于弹弓来说,精准射击计算落点是非常重要的,然而测距仪器价格都比较昂贵,且并不是经常用得上,对于测距,最简单直接的跳目测距可以解决这一点,在熟练使用后可以将误差控制在一米以内,对下坠影响不大,能一眼看出距离的老手随意。废话不多说,直接开始理论计算。
首先需要量自己身体参数,向前水平伸直右臂,测量大拇指尖到眼睛的距离

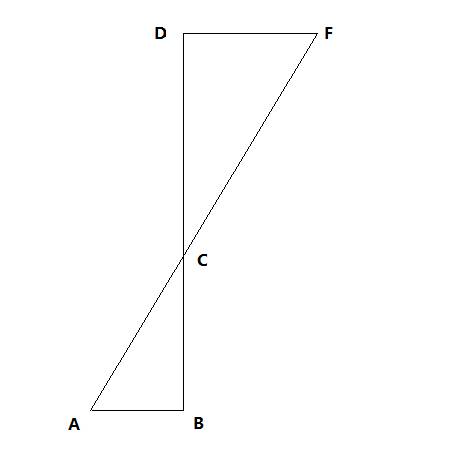

对着镜子,测量两瞳孔之间的距离。AB代表眼距,BC代表臂长,DF代表参照距离,DC代表被测距离。
本人身体参数:眼距0.066m,臂长0.617m。
图中△ABC∽△FDC
∵三角形相似可知DF/AB=DC/CB
∴DF/0.066=DC/0.617
∴0.617×DF=0.066×DC
∴DC=0.617/0.066×DF
即DC≈9.35DF
实验证明:
从门框到窗户,大拇指移动约0.35m
根据公式,得0.35×9.35=3.2725(m)
用卷尺测量,实际长度3.5m
二、相位激光测距(这块是借鉴的,侵删)
测距精度高,适合短距离测量。
s = C*t/2 (其中t = φ/ω = λ*(2*Pi*N1 +Δφ1) / 2*Pi)

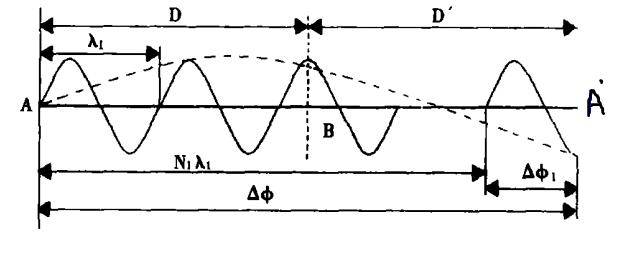

相位式激光测距将激光的强度进行调制,通过波长来计算两点之间的距离。A表示调制光波的发射点 ,B表示安置反射器的地点 ,A′表示所发出的调制光波经反射器反射后的接收地点。AA′ 两点间的距离即是待测距离D的2倍。通俗的解释一下这个公式,就是在一个已经确定了λ的调制波下,如果我们能够计算出测试点与被测点之间的相位(2*Pi*N1 +Δφ),也就是有多少个这样的λ就可以确定测试点与被测点的距离了。这里相当于有一把λ的尺子来测量距离,当然这里的相位中间可能有多个周期(2*Pi*N1),也就是有多解。对于不能确定两点直接有多少个波长周期的问题,即多解问题,采取的一般方法是规定在使用一定频率测量时规定其测量范围,确保测量时能够确定其N1的值。
|
|
|
|
|
