这个弓做速射弓必须可以设计图出来了请各位指正多谢

firmcorps · 发表于 2018-5-24 10:44:10

本帖最后由 firmcorps 于 2018-5-24 10:47 编辑

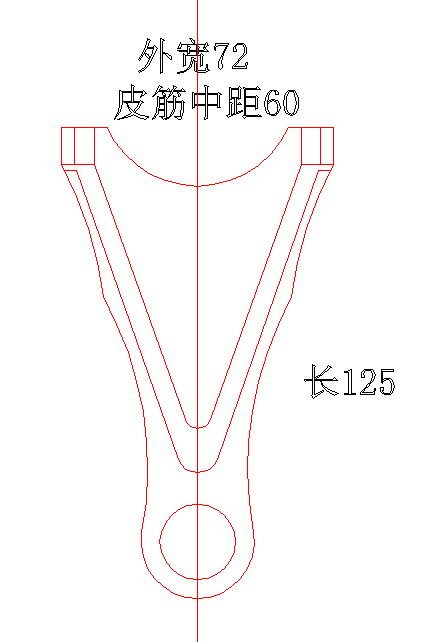

1

这是设计原图

。

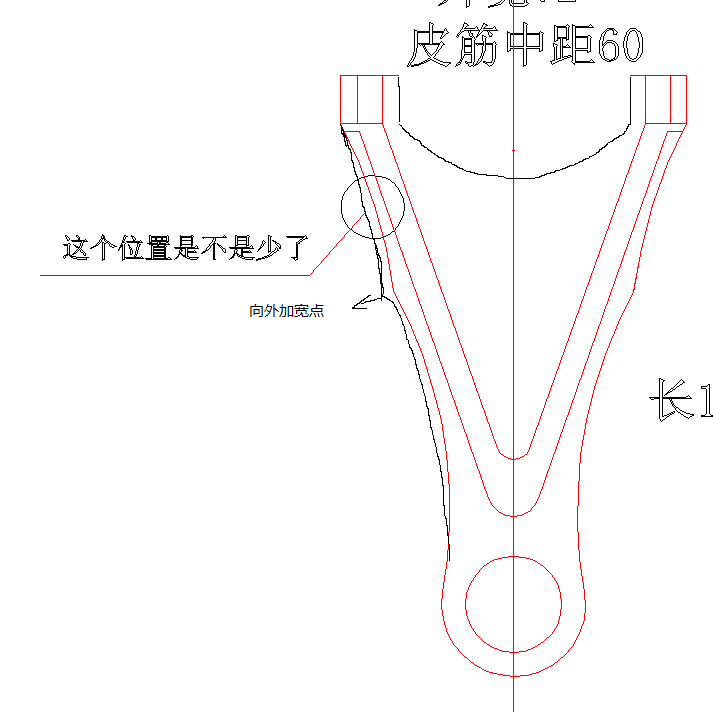

2

这是外形改进一下，大家觉得弓门这样设计好还是原设计好？

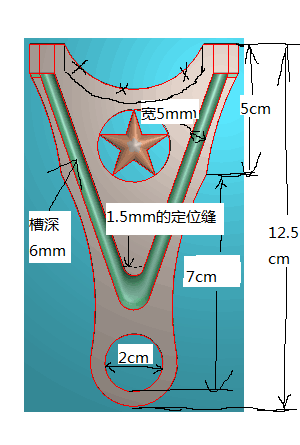

3

这是详细尺寸，请看看有什么不合适的地方。谢谢

利多卡因 · 发表于 2018-5-24 10:56:42

我有一把12.5的弓，到手没打多少发就扔抽屉里了，感觉大，笨，不好用。
也有人喜欢用大的，楼主应该做实验样品出来，手感是看图是看不出来的。

firmcorps · 发表于 2018-5-24 11:00:26

利多卡因发表于 2018-5-24 10:56
我有一把12.5的弓，到手没打多少发就扔抽屉里了，感觉大，笨，不好用。
也有人喜欢用大的，楼主应该做实验 ...

旷野 · 发表于 2018-5-24 11:05:07

建议槽加深加宽，弓臂上皮筋触点装上轴轮好。

弓弓弓 · 发表于 2018-5-24 12:24:00

沒看懂！

firmcorps · 发表于 2018-5-24 12:43:03

旷野发表于 2018-5-24 11:05
建议槽加深加宽，弓臂上皮筋触点装上轴轮好。

落鸟者 · 发表于 2018-5-24 12:45:32

没看懂啊。

漠若 · 发表于 2018-5-24 12:51:10

皮筋槽如何加工抛光？？

firmcorps · 发表于 2018-5-24 14:28:50

漠若发表于 2018-5-24 12:51
皮筋槽如何加工抛光？？

看用的什么加工方式铣刀的话最多最后用沙纸慢慢打磨两遍就行毕竟皮筋在槽里的摩擦很小关键还是在弓眼的地方

山东渔郎 · 发表于 2018-5-24 15:31:21

泼点冷水。此弓会很费皮筋的。高村曾经按此原理用铁丝做过，说是能打一千多。我学做了一把，结果皮筋几下就废了。

firmcorps · 发表于 2018-5-24 15:51:53

山东渔郎发表于 2018-5-24 15:31
泼点冷水。此弓会很费皮筋的。高村曾经按此原理用铁丝做过，说是能打一千多。我学做了一把，结果皮筋几下就 ...

有图纸吗？发张看看铁丝怎么做？普通的顶卡改成这样上皮筋磨是有原因的一般的是弓眼上面接触皮筋这种是弓眼上下都接触皮筋一般的弓只打磨上弓眼所以下面接触的地方就磨得快了。

醉卧clh · 发表于 2018-5-24 17:06:34

无架原理的弹弓

聆听弓鸣 · 发表于 2018-5-24 19:57:49

过于复杂...和枪械一样...越是复杂的越不实用....

虎牙 · 发表于 2018-5-24 20:35:09

实践，是检验真理的唯一标准。试试才知道。

山东渔郎 · 发表于 2018-5-24 20:56:18

firmcorps 发表于 2018-5-24 15:51
有图纸吗？发张看看铁丝怎么做？普通的顶卡改成这样上皮筋磨是有原因的一般的是弓眼上面接触皮筋 ...

看看这个贴子吧。我把上面部分转平也不行

http://www.52dangong.com/thread-64269-1-1.html

喵了个咪 · 发表于 2018-5-24 21:03:09

撑头皮筋出去的眼可以打个斜的，个人觉得有利于皮筋固定

firmcorps · 发表于 2018-5-25 13:10:34

喵了个咪发表于 2018-5-24 21:03
撑头皮筋出去的眼可以打个斜的，个人觉得有利于皮筋固定

你是说顺着槽的方向直接出撑头？外八字形的

喵了个咪 · 发表于 2018-5-25 13:14:32

firmcorps 发表于 2018-5-25 13:10
你是说顺着槽的方向直接出撑头？外八字形的

是这个意思

速射嘛，皮筋向后斜点上弹快

firmcorps · 发表于 2018-5-25 14:02:19

山东渔郎发表于 2018-5-24 20:56
看看这个贴子吧。我把上面部分转平也不行

http://www.52dangong.com/thread-64269-1-1.html ...

受教了
