创新弹弓新型弹弓

hhh1278

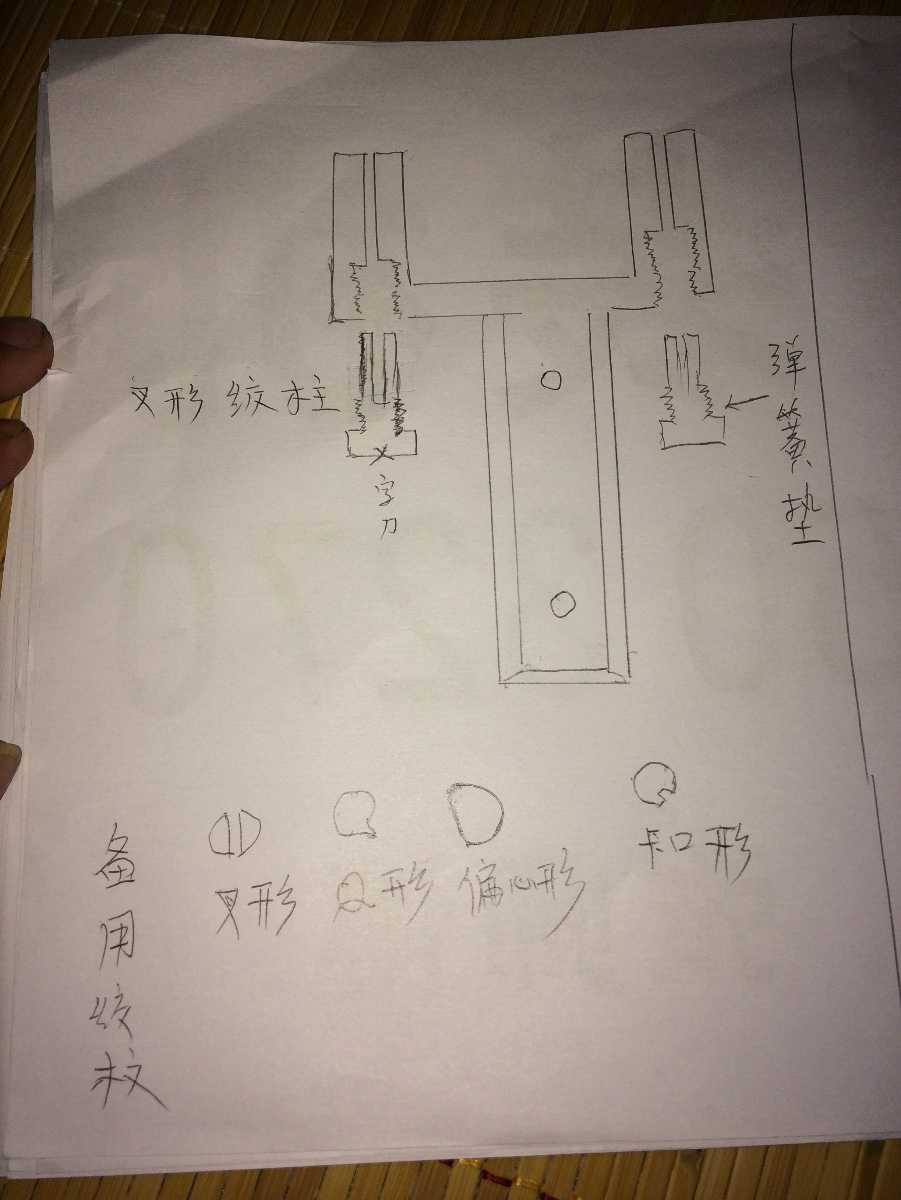

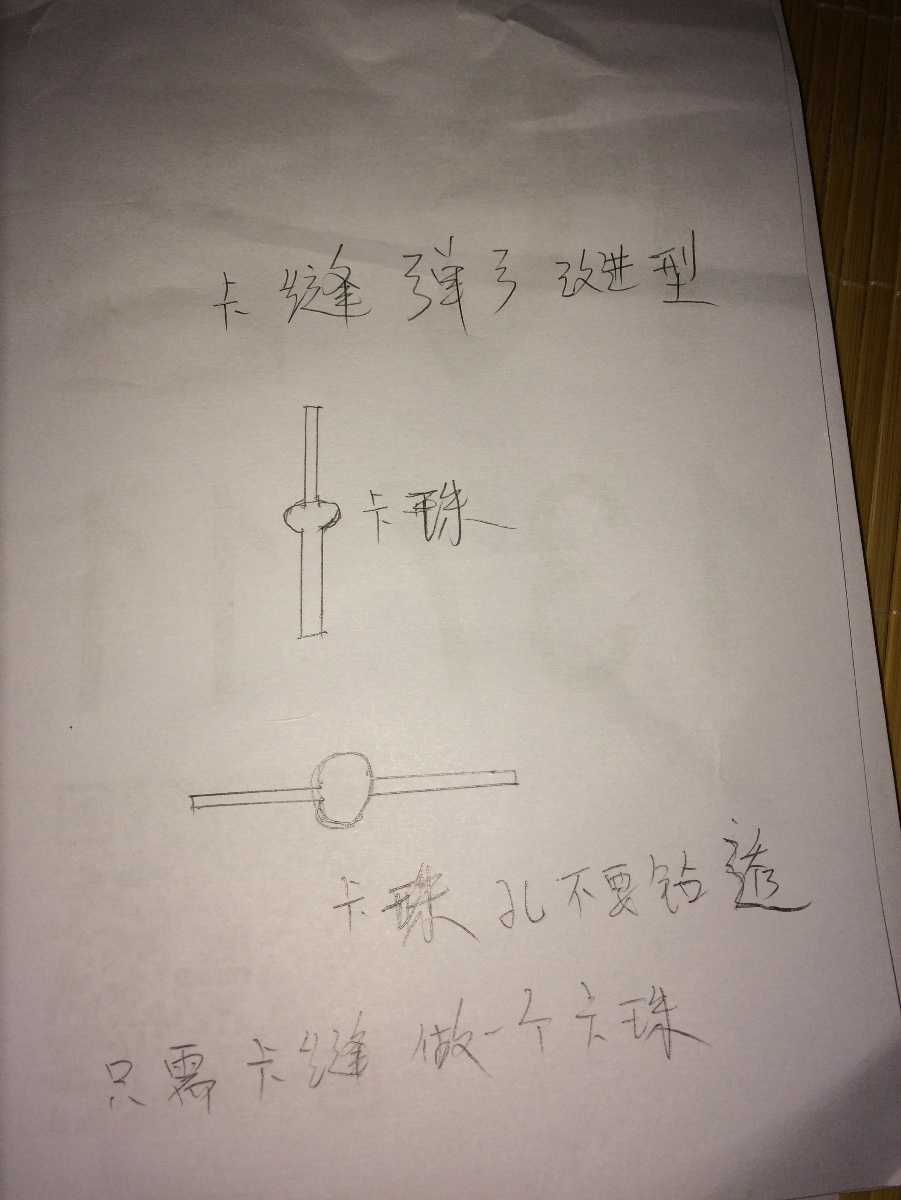

图片为两款弹弓，新创意弹弓和卡缝弹弓改进，目前卡缝弹弓有缺陷、用我的图纸就可以修改这个缺陷，并且称头可以做到很小很窄，再也不会像目前的弹弓重头轻脚，最小可以做成冷弯8。做成10比较完美实在看不懂的加我qq549368619注名来源

悠嘻猴

没看懂，真没看懂！是我太笨了吗？

匿名用户666666

请问在哪里夹皮？

回力★

纸上弹弓的干活

hhh1278

匿名用户666666 发表于 2020-6-22 17:57
请问在哪里夹皮？

皮筋塞进卡槽，转动绞柱

hhh1278

悠嘻猴 发表于 2020-6-22 16:44
没看懂，真没看懂！是我太笨了吗？

为什么好明白就是看不懂呢

hhh1278

回力★ 发表于 2020-6-22 18:05
纸上弹弓的干活

做出来就是真弹弓

河边老王头

这算主视图，您在画个俯视图和左视图，大伙就能稍微直观点了。

hhh1278

河边老王头 发表于 2020-6-22 21:30
这算主视图，您在画个俯视图和左视图，大伙就能稍微直观点了。

你来画吧……怎么能画出来我也不是画家，玩弹弓的看了就懂啦

河边老王头

hhh1278 发表于 2020-6-22 21:53
你来画吧……怎么能画出来我也不是画家，玩弹弓的看了就懂啦

关键是大伙真没几个看明白的……
或者您在尺寸上再精确精确？？那个十字口的螺纹绞柱我就没看明白是咋捅进去的，有个俯视图就能看出来了。

晖派建筑666

河边老王头 发表于 2020-6-22 23:38
关键是大伙真没几个看明白的……
或者您在尺寸上再精确精确？？那个十字口的螺纹绞柱我就没看明白是咋捅 ...

我理解的是绞柱缝和弓头缝同时夹住皮筋，然后绞柱拧一下带动皮筋跟着拧。实际上我觉得绞柱要跟弓头尺寸一样，大于等于皮筋宽度，楼主画的草图可能是比例原因绞柱看起来短一点，实际楼主想法应该跟我理解的一样。

晖派建筑666

也许不用攻丝，去年淘宝上已经有类似的结构，掌握好卡缝尺寸，利用皮筋弹性就能夹住。如果攻丝，那跟夹片步骤的繁琐程度也差不多了。我顶楼主一下，支持创意和创新，若有说错之处请见谅。

河边老王头

晖派建筑666 发表于 2020-6-23 10:15
也许不用攻丝，去年淘宝上已经有类似的结构，掌握好卡缝尺寸，利用皮筋弹性就能夹住。如果攻丝，那跟夹片步 ...

其实大概意思能明白，Q型和偏心型都有成形的设计。就是楼主比较心仪的叉型，感觉锁不住皮筋，尤其螺纹的方式，锁紧时旋转角度很小，极容易复位导致皮筋脱出。

河边老王头

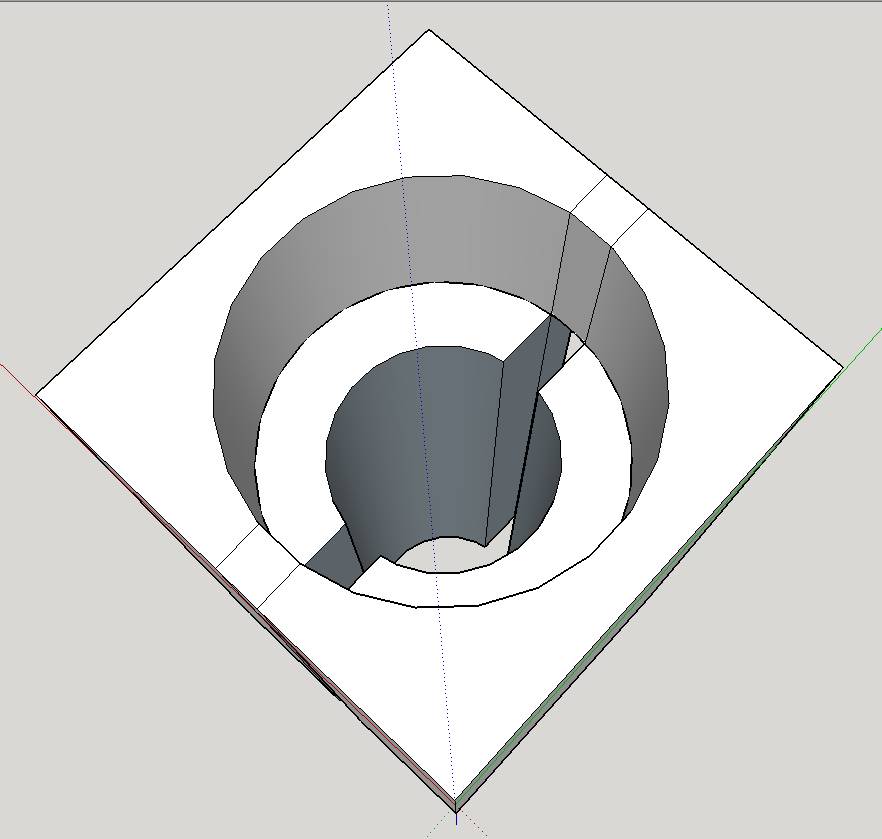

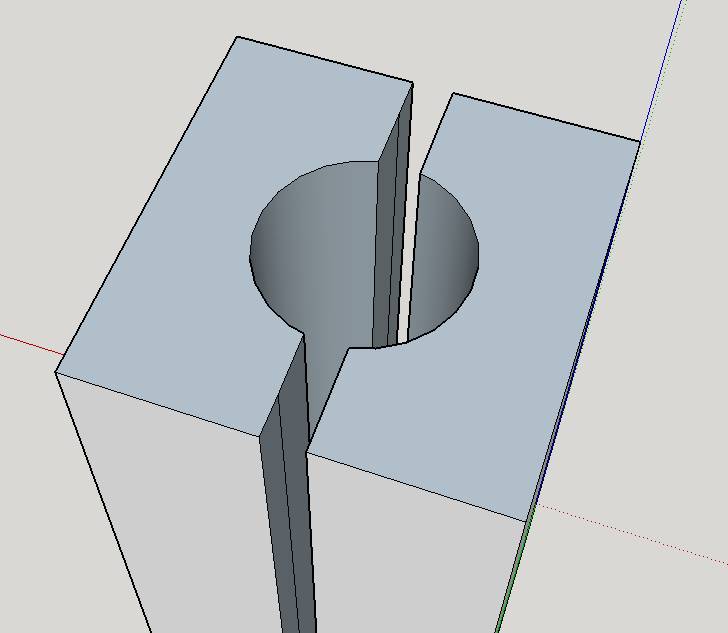

简单画了个弓头，比例，螺纹，倒角等细节都未考虑。不知是不是楼主设计的样子。

麻雀守护者

真热闹，简单问题复杂化

匿名用户666666

楼主可以，
顶一下
支持创新

hhh1278

晖派建筑666 发表于 2020-6-23 10:03
我理解的是绞柱缝和弓头缝同时夹住皮筋，然后绞柱拧一下带动皮筋跟着拧。实际上我觉得绞柱要跟弓头尺寸一 ...

明白人

hhh1278

河边老王头 发表于 2020-6-23 10:57
简单画了个弓头，比例，螺纹，倒角等细节都未考虑。不知是不是楼主设计的样子。

你也是高手啦，为什么不明白呢？晕死，微信过来讲解你听qq549368419

河边老王头

hhh1278 发表于 2020-6-23 12:46
你也是高手啦，为什么不明白呢？晕死，微信过来讲解你听qq549368419

高手不敢当！您还是多画几个角度的图吧，毕竟图纸才是设计的语言，文字描述实在模糊。所以不确定您中间那根叉柱什么样，是真是个叉子，还是一个螺丝中间有个缝？？

山东渔郎

看似创意不错，实难实现。首先，皮筋先放入绞柱就无法放入孔柱。如果绞柱与孔柱通缝，同时卡入皮筋，再转动绞柱紧了一会绞伤皮筋，松了会被拉脱。凸轴锁紧是越拉越紧。而这个绞柱皮筋会受反力磨擦拉伸后会自动回位且越拉越松，而发生拉脱。还不如原有的凸轴式锁紧或夹片式或卡缝式的固定方式安全。
